Kit de desenvolvimento do CPLD MAX® V

O Kit de desenvolvimento do CPLD MAX® V, do fornecedor líder do mercado de CPLDs, oferece uma plataforma de hardware abrangente e de baixo custo para começar rapidamente a desenvolver projetos de CPLD de baixa potência e custo. A placa de desenvolvimento é projetada para prototipar as aplicações de CPLD mais comuns, incluindo expansão de E/S, ponte de interface, controle do gerenciamento de energia, controle de configuração e inicialização, e controle de interface analógica.

Kit de desenvolvimento do CPLD MAX® V

Com esta plataforma, você pode:

  • Desenvolver projetos para o CPLD 5M570Z
  • Medir a potência do CPLD (VCCINT e VCCIO)
  • Fazer ponte entre duas tensões de E/S diferentes (VCCIO ajustável no CPLD Bank 2)
  • Fazer interface para funções ou dispositivos externos através de quatro conectores
  • Ler e escrever para memórias:
  • Memória flash do usuário (UFM) de 8 kilobits (Kb) disponível no CPLD 5M570Z
  • EEPROMs I2C ou SPI (instalada pelo usuário)
  • Ganhe impulso rapidamente com seu projeto de CPLD reutilizando os projetos de exemplo fornecidos
  • Reutilize a placa de PCB e a esquemática do kit como um modelo para o seu projeto
  • Ganhe impulso rapidamente com seu projeto de CPLD reutilizando os projetos de exemplo fornecidos
  • Reutilize a placa de PCB e a esquemática do kit como um modelo para o seu projeto

Tabela 1. Código de pedido e informações de preço do Kit de desenvolvimento do CPLD MAX® V

Código de pedidos Encontre distribuidor Informações para pedidos
DK-DEV-5M570ZN Intel® Solutions Marketplace
Exibir tudo Mostrar menos

Nota:

O comprador declara que é um desenvolvedor de produto, desenvolvedor de software ou integrador de sistemas, e reconhece que este produto é um kit de avaliação, não autorizado por FCC, e está disponibilizado apenas para avaliação e desenvolvimento de software e que não pode ser revendido.

Conteúdo do kit de desenvolvimento

O Kit de desenvolvimento do CPLD MAX® V inclui o seguinte:

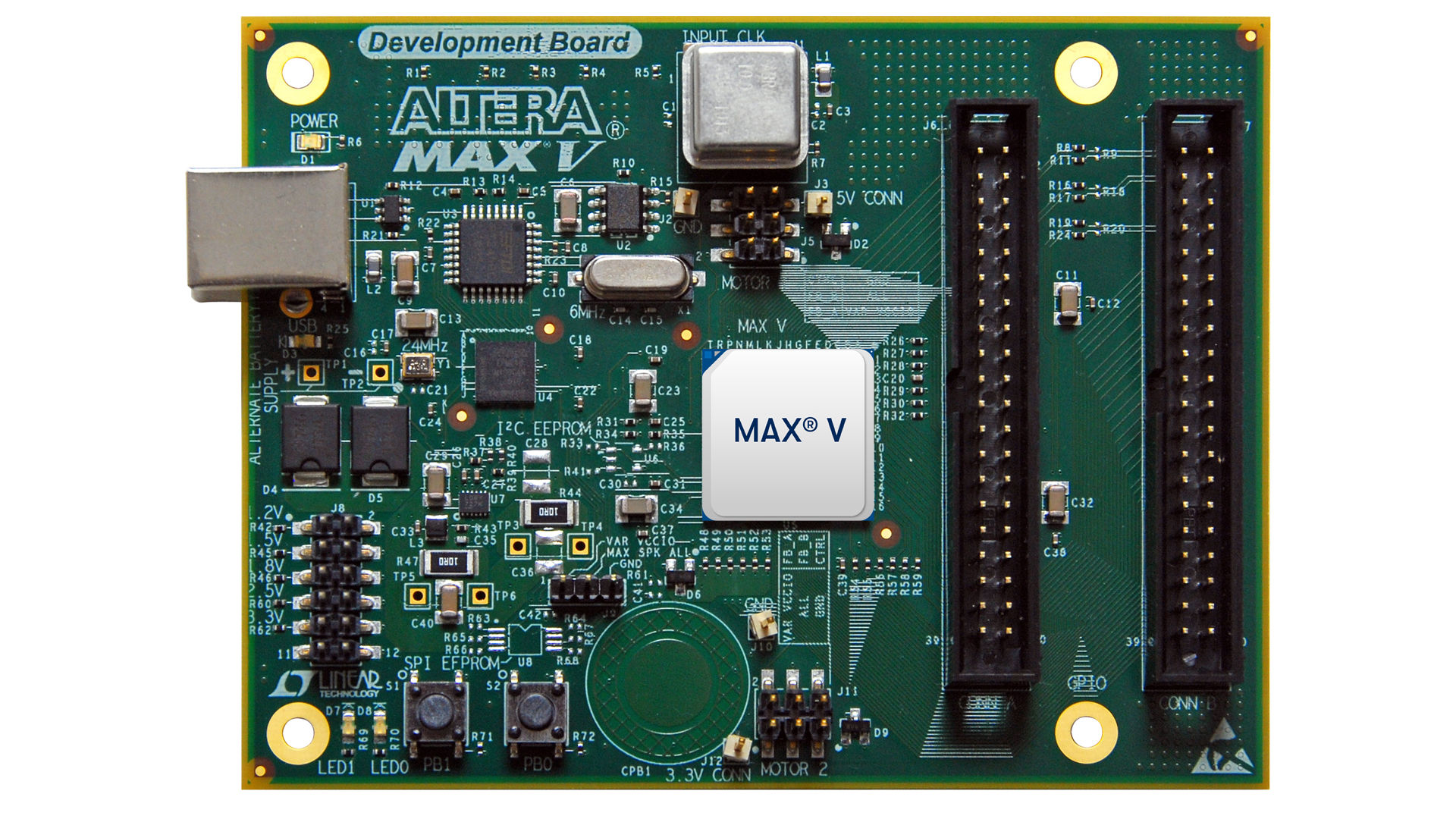

  • Placa de desenvolvimento MAX® V
  • CPLD MAX® V (5M570Z, FBGA de 256 pinos, velocidade -5)
  • Configuração através de circuitos USB-Blaster™ integrados (JTAG)
  • Fonte do clock do oscilador externo de terminação única de 10 MHz
  • Resistores de derivação (pontos de teste para medir a alimentação do CPLD)
  • Um botão capacitivo sensível ao toque definido pelo usuário
  • Dois botões definidos pelo usuário
  • Dois LEDs definidos pelo usuário
  • Conectores:
  • Dois conectores de expansão de 2x20 pinos e 0,1 polegadas de uso geral
  • Conector para alto-falante de PC de 4 pinos
  • Dois conectores de controle de motor de 6 pinos
  • Conector USB tipo B (fonte de alimentação e porta de comunicação)
  • Cabo USB incluído
  • Espaço para o usuário instalar um EEPROM serial I2C ou EEPROM SPI
  • Exemplos de projeto:
  • Sistema de teste de placa (BTS)
  • E/S do usuário
  • Sensor de toque capacitivo
  • UFM
  • EEPROM
  • Oscilador interno
  • Alto-falante de PC
  • Software de projeto Intel® Quartus® Prime Lite Edition (download do site)
  • Documentação completa
  • Guia de início rápido, guia do usuário, manual de referência, lista de materiais, esquemáticas e arquivos de placa

Tabela 2. Documentos disponíveis do Kit de desenvolvimento MAX® V

Documento Descrição Versão

Guia do usuário

Informações sobre como configurar o Kit de desenvolvimento MAX® V e usar o software de projeto Intel® Quartus® Prime Lite Edition.

 1,0

Manual de referência

Informações detalhadas sobre componentes de placa e interfaces.

 1,0

Instalação completa dos documentos do kit

(PC Windows apenas)

(Atualizado) Instalação completa de todos os arquivos, incluindo o guia de início rápido, guia do usuário, manual de referência, BOM, layout, PCB, esquemáticas, exemplo de projeto do BTS e outros documentos ou arquivos.

 11.1.0

Instalação completa dos documentos do kit

(PC Windows apenas)

(Arquivo) Instalação completa de todos os arquivos, incluindo o guia de início rápido, guia do usuário, manual de referência, BOM, layout, PCB, esquemáticas, exemplo de projeto do BTS e outros documentos ou arquivos.

 11.0.0

Instalação completa dos documentos do kit

(PC Windows apenas)

(Arquivo) Instalação completa de todos os arquivos, incluindo o guia de início rápido, guia do usuário, manual de referência, BOM, layout, PCB, esquemáticas, exemplo de projeto do BTS e outros documentos ou arquivos.

 10.1.0
Exibir tudo Mostrar menos
