IP de protocolo e interface de túnel LVDS (LTPI)
O protocolo e a interface de túnel LVDS (LTPI) são um IP soft introduzido na especificação DC-SCM 2.0 para facilitar o túnel de sinais de baixa velocidade entre o módulo de plataforma host (HPM) e o módulo de controle seguro (SCM) através das interfaces de sinalização diferencial (LVDS) de baixa tensão.
Protocolo de última geração para DC-SCM 2.0

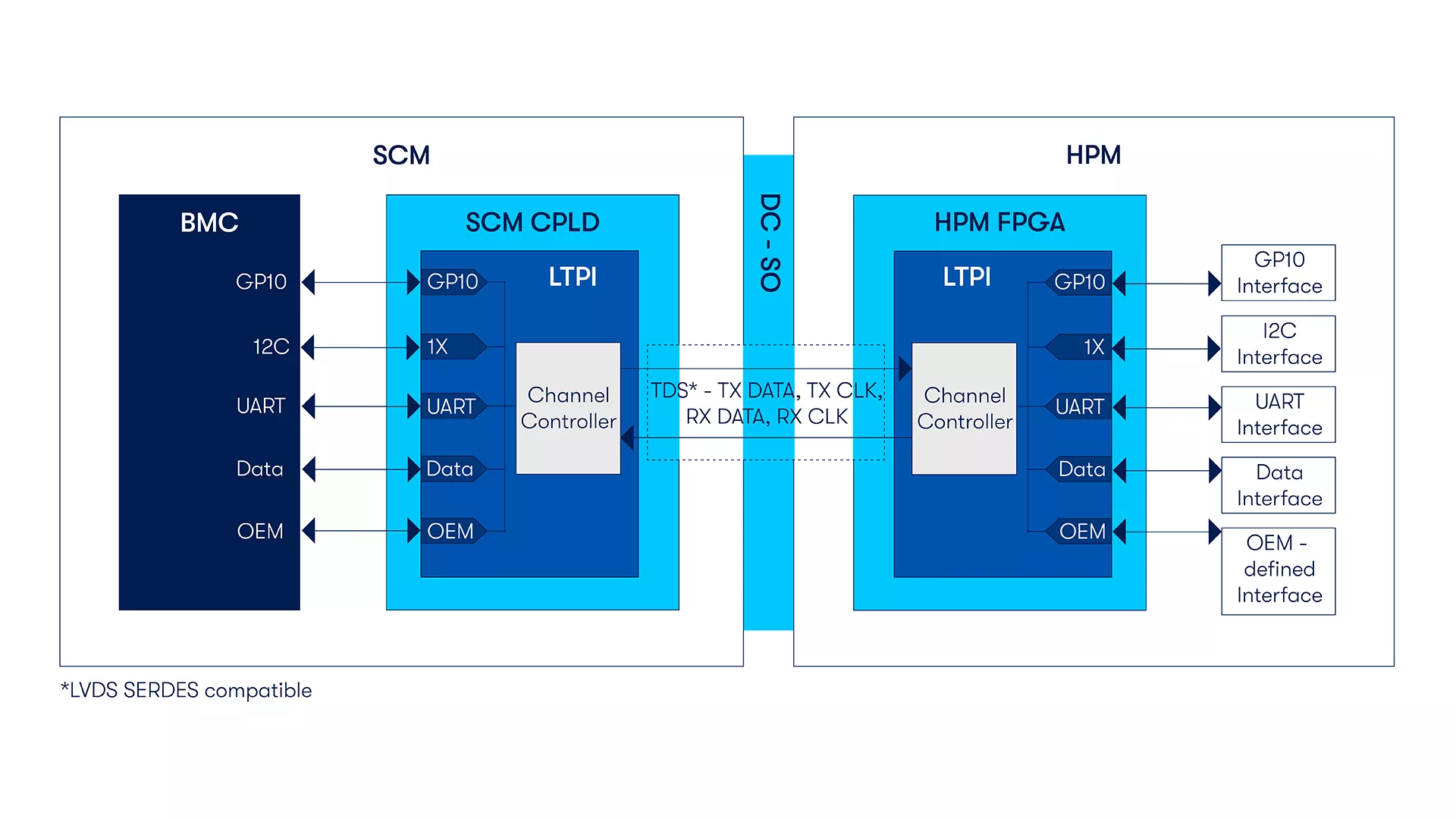

A interface LTPI foi projetada para tunelar vários sinais de baixa velocidade entre o Módulo de Processador Host (HPM) e o Módulo de controle seguro (SCM). Ele pode ser implementado com dois FPGA ou dispositivos CPLD para configurações com dispositivos BMC típicos.
Tanto o HPM quanto o SCM trabalham juntos para gerenciar e proteger a comunicação dentro de um sistema através de sinais de controle de túnel através da interface LVDS dentro do sistema.
- Compatível com especificações OCP DC-SCM 2.0 LTPI 1.0.
- Suporta todas as configurações de nível de velocidade para dispositivos Agilex™ 5.
- Suporta até cinco agregações e desagregação de canal.
- Suporta agregações de canal de dados, GPIO, I2C, UART, OEM e de canal de dados.
- Suporta treinamento de link para operação de link confiável.
- Suporta taxa de dados de até 500 Mbps para todas as configurações de nível de velocidade em dispositivos Agilex™ 5.
- Data Centers: LTPI se comunica entre os módulos do processador host (HPM) e os módulos de controle seguro (SCM), permitindo um gerenciamento de sinal de controle eficiente e transferência de dados em tempo real.
- Sistemas embarcados: ideais para sistemas embarcados que exigem expansão de plano de controle eficiente e transmissão de sinal de baixa latência.
- Transmissão de vídeo de alta velocidade: o LTPI pode ser usado para aplicações de transmissão de vídeo de alta velocidade, demonstrando sua adaptabilidade além dos casos de uso tradicionais.
- Projetos baseados em FPGA: LTPI é adequado para implementações de FPGA e CPLD, fornecendo mecanismos de transporte escaláveis e de baixa latência para vários sinais de controle.
IP |
Incluído na compra do Software de projeto Quartus® Prime | Códigos de pedidos |
|---|---|---|
LTPI IP |
Não | IP-LTPI |
| Nota: o LTPI IP requer a compra de uma licença separada para uso na produção. Para obter mais informações, entre em contato Suporte Premier Intel. | ||
