Núcleo SDI II Intel® FPGA IP

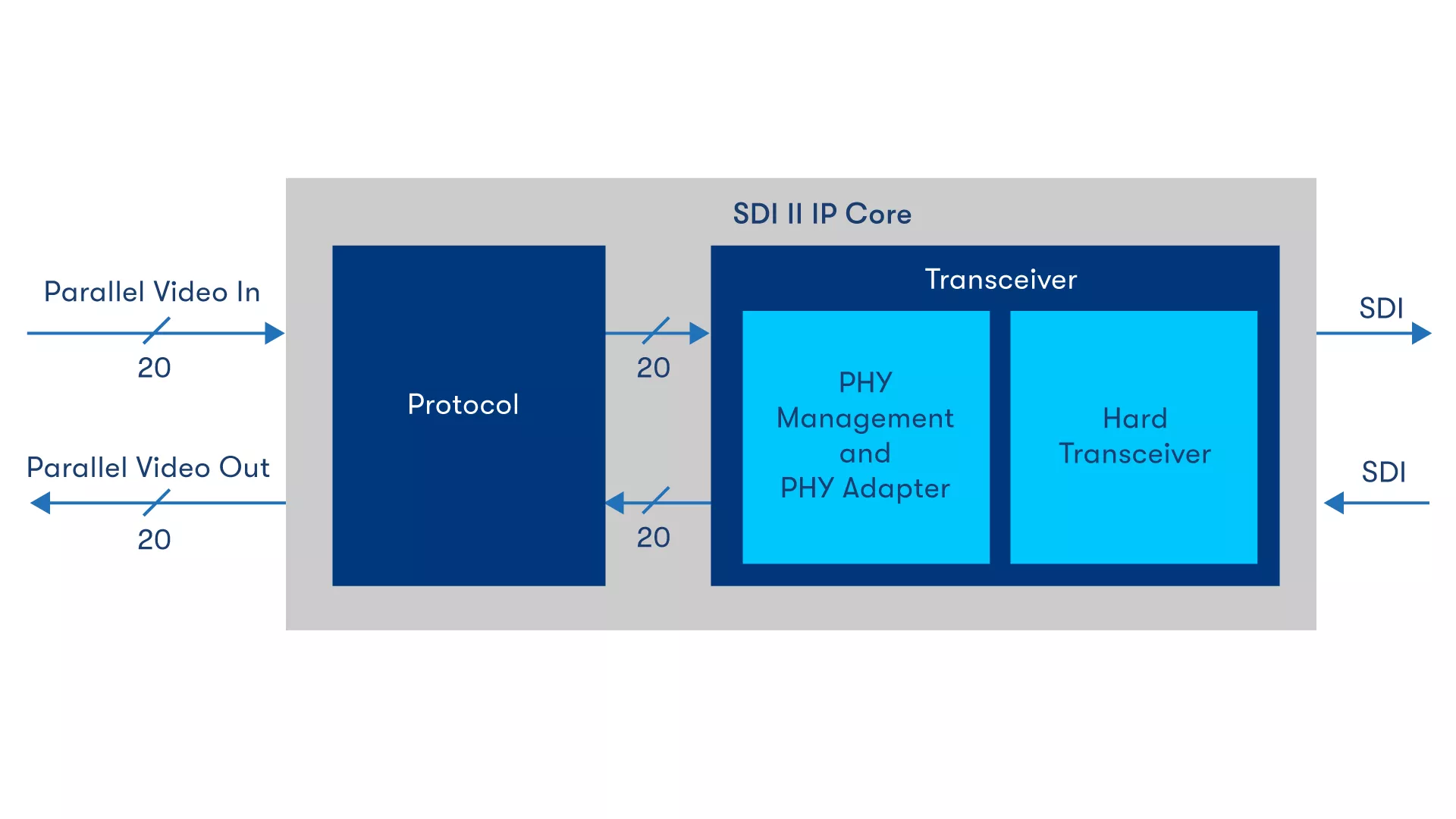

O núcleo da interface digital serial (SDI) II Intel FPGA de propriedade intelectual (IP) implementa um transmissor, receptor ou SDI full-duplex em definição padrão, alta definição ou taxa de 3 G a 12 G conforme definido pela Society of Motion Picture and Television Engineers. O núcleo SDI II IP suporta vários padrões. Esses modos oferecem detecção automática de taxa de receptor e reconfiguração dinâmica do transceptor.

Núcleo SDI II Intel® FPGA IP

Recursos

Recurso núcleo IP	Descrição
Interface de dados do transceptor	20 bits, 40 bits e 80 bits
Padrões SDI e formatos de vídeo suportados	Padrão único Definição padrão ou SD-SDI Alta definição ou HD-SDI 3 gigabits por segundo (Gbps) ou 3G-SDI HD-SDI de link duplo Múltiplos padrões Padrão duplo até HD-SDI Padrão triplo até 3G-SDI Multi padrão até 12G-SDI Nota: nem todos os dispositivos suportam todos os formatos, consulte "Suporte de dispositivo" abaixo
Suporte SMPTE	Suporte de nível A de SMPTE425M (formatação de imagem de fonte direta) Suporte de nível B de SMPTE425M (mapeamento de link duplo)
Outros recursos	Inserção e extração de pacote de identificação de carga útil Gerador de habilitação de clock Detecção da taxa de vídeo Codificação e decodificação de verificação cíclica de redundância (CRC) (exceto SD) Sincronização de transmissão de dados de link duplo (apenas HD)

Exibir tudo Mostrar menos

Suporte de dispositivos

	Padrão único				Múltiplos padrões
Família de dispositivos	SD-SDI	HD-SDI	3G-SDI	Link duplo HD-SDI	Padrão duplo (até HD)	Padrão triplo (até 3G)	Padrão Multi (até 12 G)
F-Tile Intel® Agilex™	-	✓	✓		-	✓	✓
Intel® Stratix® 10	-	✓	✓		-	✓	✓
Intel® Cyclone® 10	-	✓	✓		-	✓	✓
Intel® Arria® 10	-	✓	✓		-	✓	✓
Stratix® V	✓	✓	✓	✓	✓	✓	-
Cyclone® V	✓	✓	✓	✓	✓	✓	-
Arria® V GX	✓	✓	✓	✓	✓	✓	-
Arria® V GZ	✓	✓	✓	✓	✓	✓	-

Exibir tudo Mostrar menos

Métricas de qualidade IP

Básico
Ano em que o IP foi lançado	2006
Versão mais recente do Software Intel® Quartus® Prime suportada?	Sim
Status	Produção
Resultados
Os resultados do cliente incluem o seguinte: Arquivo de projeto (código de fonte criptografado ou netlist pós-síntese) Modelo de simulação para ModelSim* - Intel® FPGA Edition Restrições de cronograma e/ou de layout Testbench ou exemplo de projeto Documentação com controle de revisão Arquivo readme	Sim Sim Sim Sim Sim Não
Quaisquer resultados de clientes adicionais fornecidos com IP	Nenhum
GUI de parametrização permitindo que o usuário final configure o IP	Sim
O núcleo de IP está habilitado para o suporte ao Intel FPGA IP Evaluation Mode	Sim
Idioma da fonte	Ambos Verilog e VHDL
Linguagem do banco de testes	Ambos Verilog e VHDL
Drivers do software fornecidos	Não
Suporte do sistema operacional (SO) do driver	N/D
Implementação
Interface do usuário	Outro (vídeo paralelo)
Metadados IP-XACT	Não
Verificação
Simuladores suportados	ModelSim*, VCS, Riviera-PRO, Xcelium
Hardware validados	Intel® Stratix® 10, Intel® Cyclone® 10, Intel® Arria® 10, Stratix® V, Cyclone V, Arria V GX/GZ
Testes de conformidade padrão da indústria realizados	Não
Em caso afirmativo, quais testes?	N/D
Em caso afirmativo, em quais dispositivos Intel FPGA?	N/D
Em caso afirmativo, a data da realização	N/D
Em caso negativo, estão planejados?	Não
Interoperabilidade
O IP sofreu testes de interoperabilidade	Sim
Em caso afirmativo, em quais dispositivos Intel FPGA?	Intel® Stratix® 10, Intel Cyclone 10, Intel Arria 10, Stratix V, Cyclone V, Arria V
Relatórios de interoperabilidade disponíveis	Contato de Vendas

Exibir tudo Mostrar menos

Exemplos de projeto e Kits de desenvolvimento

Os seguintes exemplos de projeto estão disponíveis para você executar em nossos kits de desenvolvimento.
Exemplo de projeto	Kits de desenvolvimento suportados	Placa-filha	Reclamação da Platform Designer	Provedor
Guia do usuário de exemplo de projeto Intel FPGA SDI II para dispositivos Intel® Arria® 10 Projeto de Referência SDI Multitaxa (até 12 G) para dispositivos Intel® Arria® 10	Kit de desenvolvimento FPGA Intel Arria 10 GX	Placa filha FMC de vídeo Nextera Placa filha Terasic SDI-FMC	Sim	Intel
Guia de usuário de exemplo de projeto do Intel FPGA SDI II para dispositivos Intel® Stratix® 10	Kit de desenvolvimento FPGA Intel Stratix 10 GX
Guia do usuário de exemplo de projeto Intel FPGA SDI II para dispositivos Intel® Cyclone® 10 GX	Kit de desenvolvimento FPGA Intel Cyclone 10 GX
Exemplo de projeto Intel® Quartus® gerado (Stratix V, Arria V, Cyclone V) Documentação localizada no guia do usuário do núcleo Intel FPGA SDI II IP	Kit de desenvolvimento FPGA Arria V GX Kit de desenvolvimento FPGA Cyclone V GT	Placa filha SDI-HSMC Terasic (3G)	Sim	Intel
Guia do usuário de projeto de referência de áudio 12G-SDI	Kit de desenvolvimento SoC Intel Arria 10	Placa filha SDI-FMC Terasic (12 G)	Sim	Intel

Exibir tudo Mostrar menos

Vídeos

Este vídeo demonstra um sistema Intel® Arria® 10 12G-SDI baseado em FPGA que transmite de forma confiável vídeo em 4K 60 quadros por segundo.

Esse vídeo demonstra como implementar um núcleo SDI II IP em um dispositivo Intel Arria 10. Você será guiado pela geração passo a passo no software Intel® Quartus® Prime para todos os componentes e integração necessários relacionados ao transceptor.

Este vídeo fornece uma teoria de operação e uma demonstração da implementação do recurso de comutação de clock TX dinâmico do SDI II para dispositivos Intel Arria 10.

O FPGA Intel® Agilex™ Tile F permite que o IP SDI suporte SD-SDI até 12G-SDI. Esta demonstração é feita com o design de retransmissão de várias taxas SDI sem um VCXO externo no Kit de desenvolvimento do transceptor Soc Intel® Agilex™ série I.
