Como configurar as unidades no compartimento da unidade frontal da Chassi para Servidor Intel® H2000P com Módulo de computação Intel® HNS2600BP

Tipo de conteúdo: Instalação e configuração   |   ID do artigo: 000027595   |   Última revisão: 04/12/2023

Para usar os discos rígidos ou SSDs nos compartimentos de unidade frontal do Chassi para Servidor Intel® H2000P, é necessário instalar uma placa de ponte no Módulo de computação Intel® HNS2600BP. Consulte a Especificações técnicas do produto para Placa para servidor Intel® S2600BP família para obter informações sobre todas as opções de placas de ponte suportadas.
O S2600BP sistema acessa a unidade de disco rígido no compartimento da unidade frontal do gabinete por meio da placa de ponte. Siga as etapas abaixo para configurar o disco rígido para instalação do sistema operacional.

  1. Se for usada uma placa de ponte SAS 12G, certifique-se de que 2 CPUs 2pcs estejam instaladas corretamente para habilitar a placa de ponte 12G SAS.

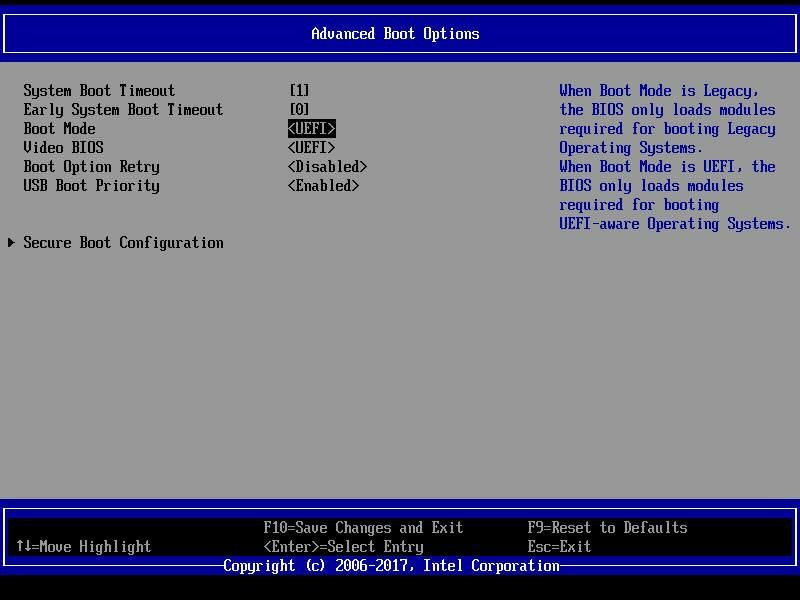

  2. Entrar Configuração do BIOS. Vá para Boot Maintenance Manager (Gerenciador de manutenção de inicialização) - > Opções avançadas de inicialização, defina o Modo de inicialização como UEFI e defina o BIOS de vídeo como UEFI.
    UEFI boot mode

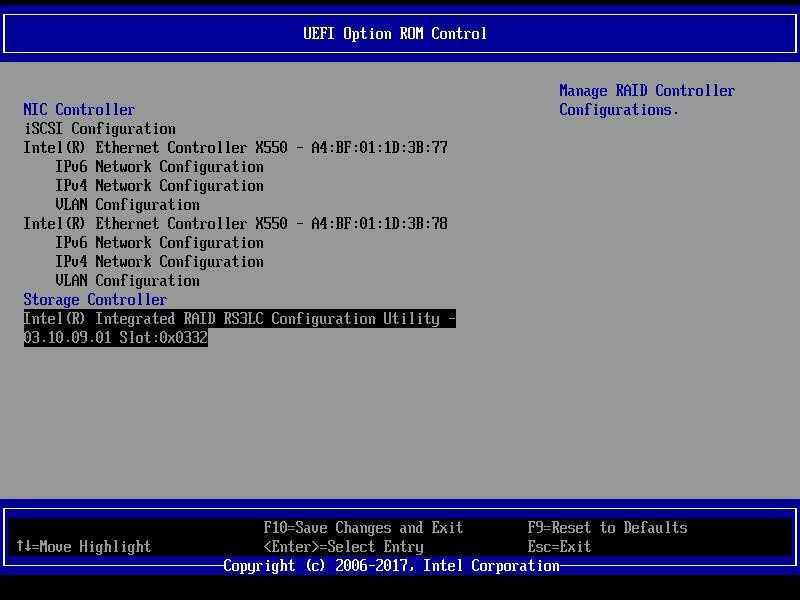

  3. Vá para Configuração PCI > avançada - > controle de ROM de opção UEFI - > Utilitário de configuração RAID integrado da Intel ® xxxx – xxxx, pressione Enter para iniciar o utilitário de configuração.
    bridge board integrated RAID config

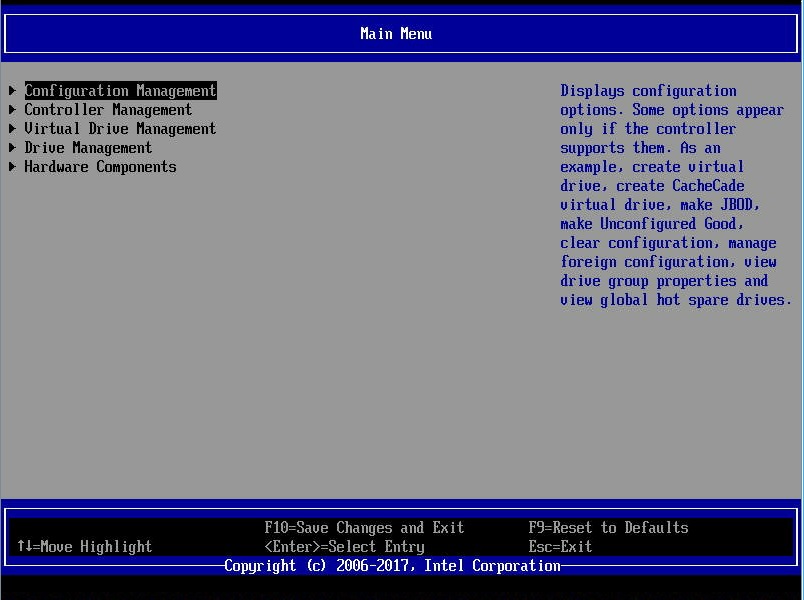

  4. Se as unidades contiverem a configuração anterior, vá para Gerenciamento de configuração -> Limpar configuração para limpar a configuração anterior do disco rígido.
    raid config
  5. Acesse Gerenciamento de configuração e configure as unidades conforme necessário.
    raid config 2
  6. Inicie a instalação do sistema operacional e carregue o driver RAID.
